Các loại van trong lò hơi hệ thống dầu truyền nhiệt mà bạn nên biết

Trong hệ thống lò hơi, việc lắp đặt các loại van công nghiệp là vô cùng cần thiết để đảm bảo quá trình hoạt động ổn định, an toàn và hiệu quả, đạt năng suất cao. Vậy các loại van phổ biến và thường được sử dụng trong nồi hơi là gì? Hãy theo dõi bài viết dưới đây của chúng tôi để hiểu thêm về hệ thống này nhé!

Nội dung bài viết

Các loại van phổ biến trong hệ thống dầu truyền nhiệt

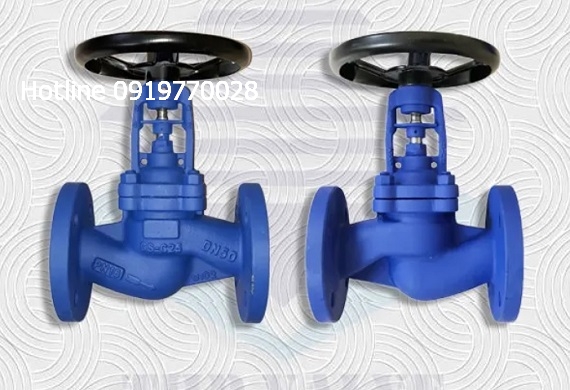

1. Van cầu

Đầu tiên không thể bỏ qua van cầu – dòng van lý tưởng được sử dụng rộng rãi trong các hệ thống lò hơi, lò sấy trong điều kiện nhiệt độ cao và áp suất cao. Van cầu thường được lắp đặt trong đường ống cấp hơi ở đầu hoặc cuối đường ống. Mục đích đóng, mở hay điều tiết lưu lượng môi chất đi qua giúp điều khiển lưu lượng hơi cấp cho thiết bị gia nhiệt, thiết bị trao đổi nhiệt đảm bảo chính xác.

cac-loai-van-su-dung-trong-lo-hoi

Thông thường, van cầu sử dụng cho nồi hơi thường là loại van cơ được điều khiển bằng cần gạt hoặc tay quay. Một số tổ máy quy mô lớn sẽ sử dụng van cầu vận hành bằng điện, van cầu vận hành bằng khí để lắp vào nồi hơi. Về nguyên lý hoạt động, khi tác dụng lực hoặc cung cấp năng lượng, khí nén cho bộ phận hoạt động, trục van sẽ kéo đĩa van để đóng, mở, cho phép hoặc ngăn chặn dòng lưu chất đi qua.

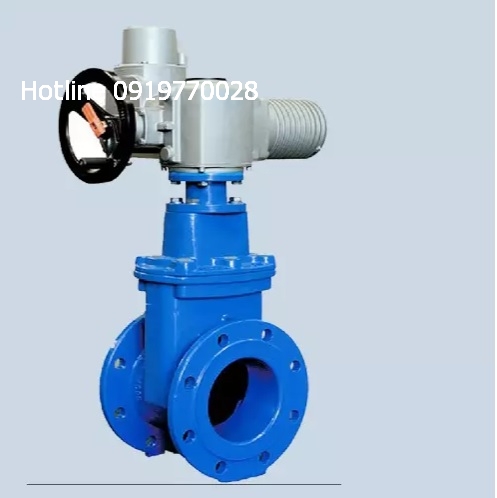

2. Van cổng

cac-loai-van-su-dung-trong-lo-hoi-van-cong

Van cổng hay còn gọi là van cửa, tên tiếng anh là Gate valve là dòng van được sử dụng phổ biến nhất trong các hệ thống lò hơi với chức năng đóng mở hoàn toàn để môi chất đi qua đường ống. Van cổng thường được làm bằng thép, inox, đồng, gang… có độ bền cao, khả năng chịu áp lực, nhiệt độ cao. Van cổng cho nồi hơi thường có kích thước lớn từ DN65, DN65, DN80 hay DN100 trở lên.

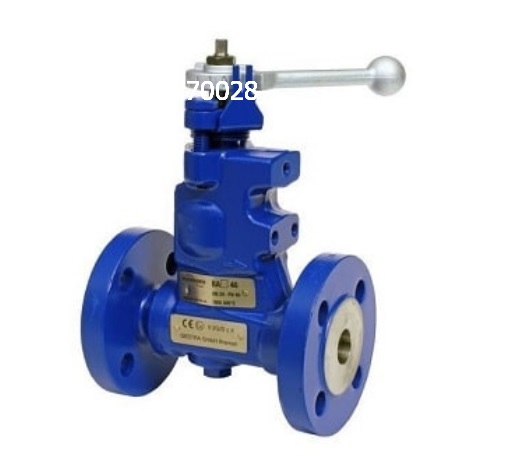

3. Van Xả Đáy

Van xả đấy hay còn gọi là van xả cặn có chức năng lọc và loại bỏ các tạp chất có trong dòng chảy của đường ống và hệ thống nồi hơi. Van được lắp ở cuối đường ống hoặc ở đáy lò hơi. Thân van được làm bằng gang xám hoặc thép giúp van có thể hoạt động trong môi trường nhiệt độ và áp suất cao.

Chức năng của van xả cặn trong lò hơi là đảm bảo loại bỏ hoàn toàn các tạp chất giúp đường ống làm việc luôn sạch sẽ, chống tắc nghẽn khi lượng cặn bẩn tích tụ quá nhiều. Van được thiết kế với kích thước mặt bích lớn từ DN40 trở lên để có thể hút hết tạp chất một cách dễ dàng. Ngoài ra, giá thành của van cũng khá rẻ, cơ chế hoạt động đơn giản, thực hiện tẩy cặn nhanh giúp giảm thất thoát dòng môi chất bên trong lò.

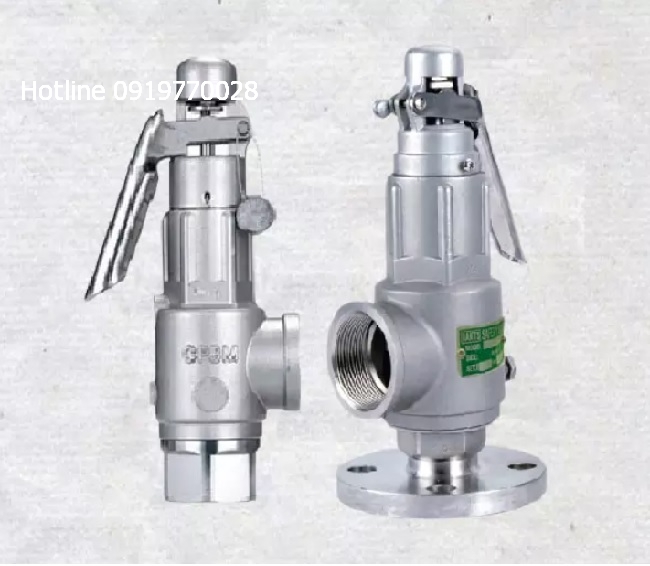

4. Van an toàn

Van an toàn là thiết bị có chức năng điều chỉnh và kiểm soát áp suất trong nồi hơi nhằm bảo vệ thiết bị không bị cháy nổ, hỏng hóc trong điều kiện áp suất cao. Do đó, chủ yếu được lắp đặt trong bình chịu áp lực tại nồi hơi. Với cơ chế hoạt động, khi áp suất đầu vào của van đạt đến một giá trị áp suất định sẵn đĩa van sẽ tự động mở và xì hơi. Khi áp suất giảm đến giá trị ngưỡng cho phép, đĩa van sẽ đóng lại. Chu trình này sẽ tự lặp lại trong quá trình vận hành khi áp suất bên trong hệ thống tăng cao hơn ngưỡng một chút.

Thông thường, van an toàn sẽ được lắp đặt tại vị trí cao nhất của bao hơi trong lò hơi và sẽ tự động xả hơi khi áp suất của bao hơi vượt quá giá trị cài đặt. Trong hệ thống lò hơi cần có tối thiểu 1 van an toàn và số lượng tối đa phụ thuộc vào lưu lượng dòng chảy ở giá trị lớn nhất của nồi hơi. Và phải đảm bảo thời gian xả và tốc độ xả đủ nhanh để vượt quá công suất của lò hơi. Nếu không đủ thời gian so với công suất sẽ không có tác dụng.

5. Van một chiều

Để giúp hệ thống lò hơi vận hành tốt nhất thì van một chiều là một loại van hỗ trợ đắc lực. Với cơ chế hoạt động hoàn toàn tự động, cho phép dòng chất lỏng đi qua theo một chiều nhất định, ngăn chặn dòng chảy ngược lại. Giúp hệ thống tiết kiệm chi phí, không tiêu hao năng lượng, dễ dàng bảo vệ hệ thống đường ống dẫn hơi và các thiết bị khác.

Van một chiều còn có thể giữ lại lưu chất trong hệ thống để tránh thất thoát, rò rỉ lưu chất và đảm bảo không có hiện tượng chảy ngược làm ô nhiễm lưu chất ngược dòng. Hiện nay, trong các nồi hơi, van một chiều được lắp đặt ở cuối đường ống, chất liệu sử dụng thường là inox, gang hoặc thép có độ bền cao và khả năng chịu lực tốt.

6. Van xả khí

Van xả khí là dòng van không thể thiếu trong các hệ thống lò hơi, đặc biệt là các lò hơi quy mô lớn. Vì khi hệ thống hoạt động liên tục sẽ sinh ra nhiều khí gas dư thừa tích tụ bên trong đường ống dẫn. Nếu không lắp đặt van xả để thực hiện nhiệm vụ loại bỏ lượng khí này qua đường ống thoát hơi sẽ dễ gây ra hiện tượng quá áp, nổ, đứt đường ống và nguy hiểm đến tính mạng người vận hành.

Van lọc khí thường được lắp đặt ở trên cùng của hệ thống nồi hơi để dễ dàng làm sạch không khí. Cơ chế hoạt động, trong quá trình hoạt động sẽ sinh ra lượng khí dư thừa, và van xả sẽ có nhiệm vụ đẩy lượng khí dư thừa này ra khỏi đường ống. Khi lượng lưu chất tăng lên sẽ đồng thời làm cho phao tăng lên khiến cho van đóng/mở liên tục theo diễn biến của lượng lưu chất này. Mục đích là đảm bảo khí thừa được thoát ra ngoài kịp thời, không gây áp lực lên đường ống dẫn, cặn bã bên trong dễ dàng di chuyển.

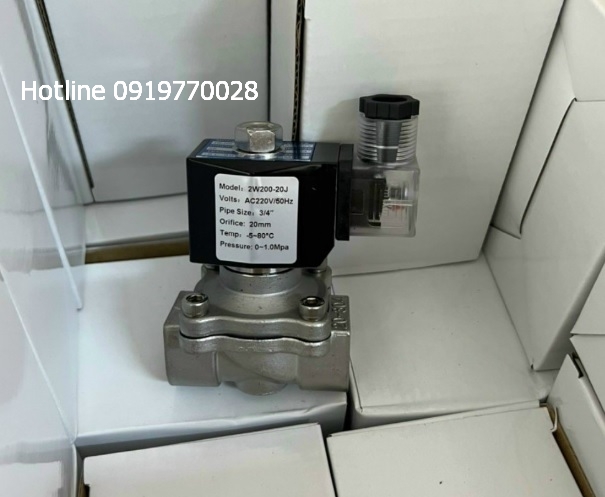

7. Van điện từ

Van điện từ là một thiết bị cơ điện đóng mở và điều khiển dòng chảy của chất lỏng dựa trên lực từ do cuộn dây van tạo ra. Ưu điểm của dòng van này là đóng mở nhanh, độ bền cao, hoạt động ổn định, ít tiêu hao năng lượng, kết cấu gọn nhẹ và lắp đặt đơn giản. Đây cũng chính là lý do van điện từ được sử dụng phổ biến trong hệ thống lò hơi.

cac-loai-van-su-dung-trong-lo-hoi-4

Van điện từ được điều khiển bằng dòng điện 220V hoặc 24V, thông qua cuộn dây dẫn điện. Về cơ chế làm việc, nếu không có điện thì van sẽ ở trạng thái đóng, khi có dòng điện chạy qua van sẽ mở ra để môi chất lưu thông. Như vậy van điện từ có chức năng điều khiển dòng chảy của chất lỏng hoặc khí, thường được sử dụng trong hệ thống.

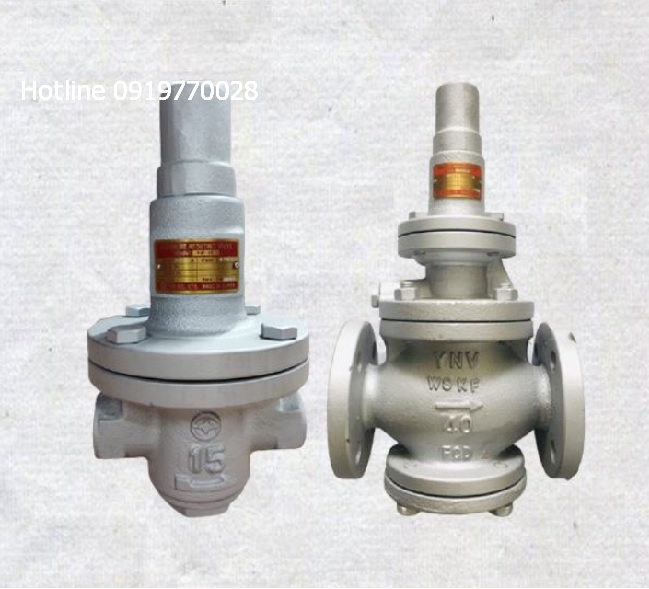

8. Van giảm áp

Van giảm áp là thiết bị được lắp đặt để thực hiện nhiệm vụ duy trì ổn định áp suất đầu ra và đầu vào trong đường ống với một áp suất danh định được cài đặt sẵn. Cụ thể là giảm áp suất đầu vào và điều chỉnh áp suất đầu ra cho phù hợp với các van phía sau. Ưu điểm của dòng van này là có thể điều khiển áp suất hoàn toàn tự động, không cần đến nguồn điện hay lực tác động.

cac-loai-van-su-dung-trong-lo-hoi-3

Trong hệ thống lò hơi thường bao gồm đường hơi chính và đường hơi sử dụng và van giảm áp sẽ được lắp đặt trên 2 hệ thống đường ống này. Mục đích giảm thất thoát nhiệt giúp tiết kiệm quá trình cung cấp nhiệt cho các hệ thống một cách tối ưu nhất. Nó cũng đảm bảo rằng không có hư hỏng nào đối với các van lắp ở phía sau khi hệ thống thay đổi áp suất đột ngột.

9. Van bi

Van bi hay còn gọi là Ball valve là thiết bị có chức năng điều tiết, kiểm soát dòng chảy bên trong hệ thống. Dòng van này có khả năng đóng mở hoàn toàn nhanh chóng bằng cách xoay bi đục lỗ hướng tâm bên trong. Đây cũng chính là ưu điểm quan trọng nhất của van bi so với các loại van khác khi được lắp đặt trong hệ thống lò hơi. Ngoài ra, khi thân van chỉ được kích hoạt bằng cách quay, vòng đệm có độ bền cao của thân van đảm bảo rằng khả năng bịt kín tăng lên khi áp suất trung bình tăng. Hơn nữa, cấu tạo của van bi cũng khá đơn giản, gọn, nhẹ, dễ lắp đặt và giá thành rẻ. Và bộ điều khiển bằng tay cũng được thiết kế sử dụng tay quay, tay gạt hoặc bộ điều khiển tự động bằng điện, khí nén rất tiện lợi.

10. bộ lọc y

Bộ lộc Y có tên tiếng anh là Strainers, là một loại van đóng vai trò vô cùng quan trọng trong hệ thống lò hơi, ảnh hưởng trực tiếp đến hiệu quả làm việc. Chức năng của bộ lộc Y là loại bỏ cặn bẩn, chất thải ra khỏi đường ống, giúp lưu chất được sạch và lưu thông dễ dàng, tránh tắc nghẽn gây hậu quả xấu cho hệ thống.

Trong các hệ thống hơi nước, bộ lọc Y thường được lắp đặt ở vị trí nằm ngang hoặc thẳng đứng với phần tử bộ lọc nghiêng xuống dưới. Vị trí lắp đặt phin lọc là phía dưới đường cấp nước của hệ thống hơi, phía sau các loại van công nghiệp như van cổng, van cầu… Mục đích là để lọc bụi bẩn và chất thải.

11. Bẫy hơi

Bẫy hơi (tên tiếng anh là Steam Trap) là thiết bị quan trọng được lắp đặt trong hệ thống lò hơi. Với chức năng loại bỏ và tách nước ngưng tụ ra khỏi hệ thống hơi đảm bảo môi trường xông luôn khô ráo và hơi không bị thất thoát ra bên ngoài. Ngoài ra, bẫy hơi điều chỉnh và kiểm soát hiệu quả vận tốc hơi nước bên trong đường ống. Về cơ chế hoạt động, bẫy vận hành hoàn toàn tự động, có chu trình đóng mở giúp ngăn thất thoát hơi nước ra bên ngoài. Từ đó bạn có thể tiết kiệm và làm việc một cách tối ưu nhất. Để đạt hiệu quả tốt nhất, bẫy hơi được lắp đặt cách đường ống từ 50 đến 150 cm, sau bộ trao đổi nhiệt và nơi có sự thay đổi lớn về độ cao hoặc áp suất.

Tổng kết

Bài viết trên chúng tôi đã tổng hợp các loại van công nghiệp sử dụng trong hệ thống lò hơi, nhìn chung loại van nào cũng có thể đóng vai trò quan trọng góp phần giúp hệ thống vận hành ổn định, an toàn, hiệu quả.
